Lire les dougong du Wudang : assemblages, charges et rang architectural
Un guide pratique des assemblages de bois entre colonnes et toitures, et de ce qu’ils permettent — ou non — de conclure

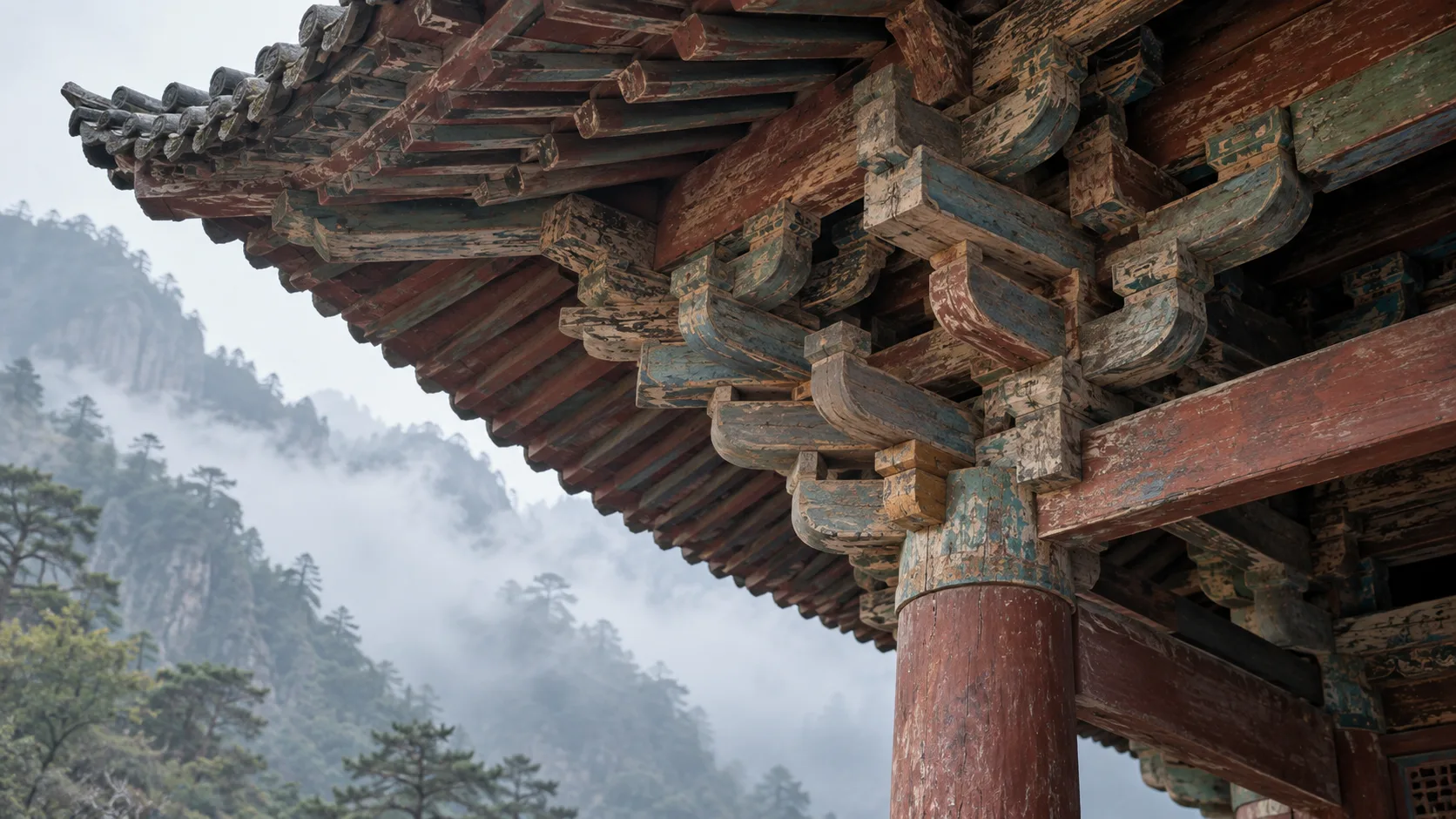

Au Wudang, le passage d’une colonne en bois à une vaste toiture de tuiles ne repose que rarement sur un joint unique. Des blocs et des bras de bois superposés se rassemblent sous l’avant-toit, avançant et montant par degrés pour relier l’ossature. On désigne couramment aujourd’hui ces assemblages par le terme dougong. Ils transmettent les charges, contribuent à la saillie du toit et rendent l’ordre architectural visible.
Un dougong n’est cependant pas une étiquette de datation. Les édifices conservés du Wudang ont été construits, réparés et renouvelés à différentes époques ; les termes et les pratiques ont eux aussi évolué. Il faut donc commencer par replacer l’assemblage dans son édifice, puis comparer sa position, sa structure, son échelle, sa finition et les sources documentaires.
Commencer par la position, non par l’ornement
Un dougong est un ensemble, pas une console isolée

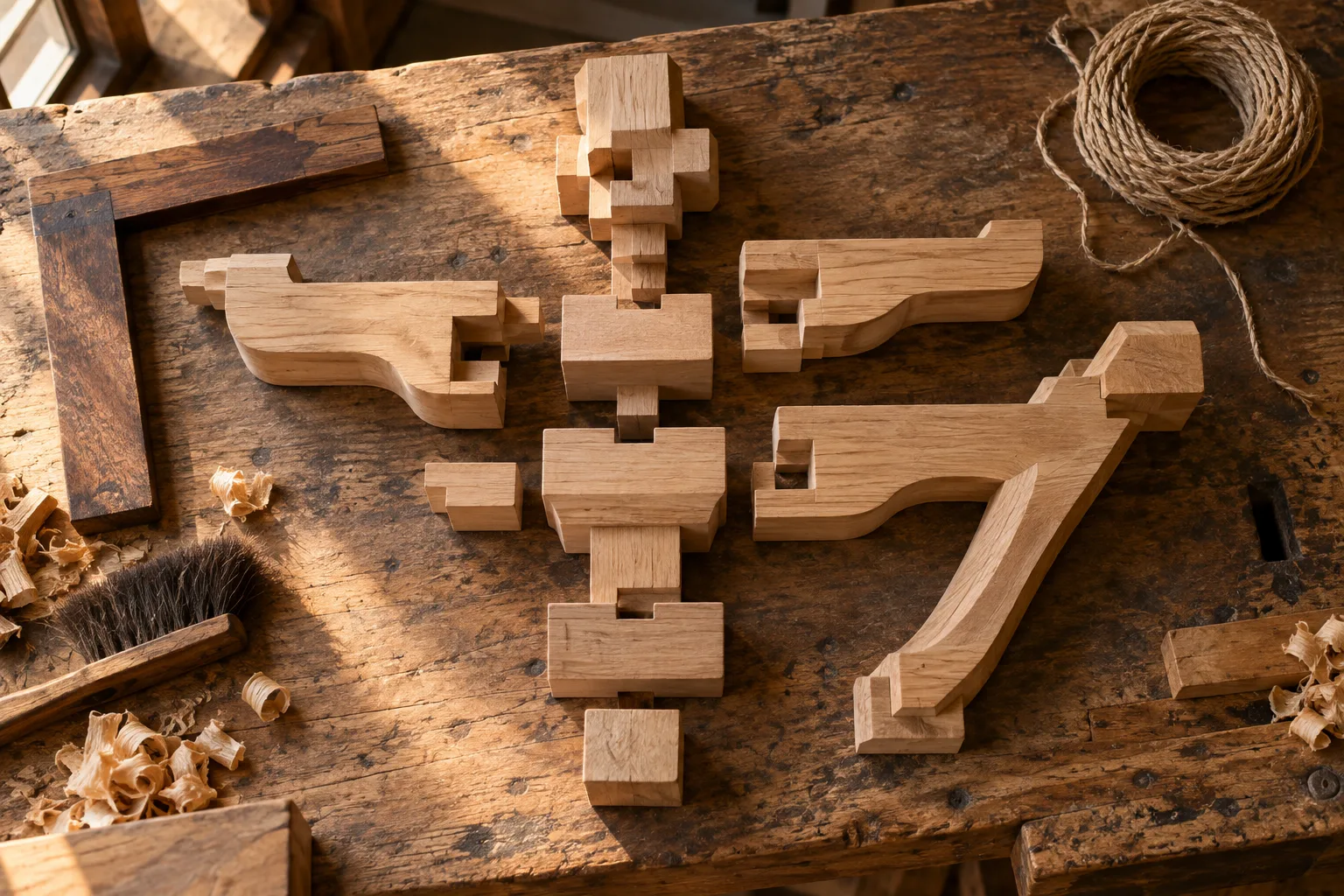

Le mot associe les dou, blocs porteurs, et les gong, bras de console, mais un ensemble complet peut comprendre plusieurs pièces emboîtées. Elles forment une transition stratifiée entre les supports verticaux et la charpente horizontale. Notre présentation de l’implantation et de l’architecture du Wudang replace ce passage dans l’ensemble de la construction en bois.
Repérer les ensembles sur colonne, entre les colonnes et aux angles
Regardez d’abord juste au-dessus d’une colonne. Parcourez ensuite l’espace entre deux colonnes, où d’autres ensembles peuvent soutenir la charpente de l’avant-toit. Examinez enfin un angle, qui doit répondre à des charges et à des saillies dans plusieurs directions. L’enseignement de l’architecture chinoise distingue couramment ces trois positions ; leur comparaison est plus instructive que l’isolement du détail le plus spectaculaire.
Suivre le chemin de la toiture à la colonne
Suivez mentalement la construction vers le bas : les tuiles et les bois de couverture reposent sur des poutres et des pannes ; les couches de dougong répartissent et transmettent les efforts ; les colonnes les conduisent vers leur base. Le trajet précis varie selon l’édifice et son histoire de réparation. Le guide consacré à la lecture des toitures du Wudang montre comment le toit évacue l’eau et se prolonge au-delà des murs.
Acquérir juste assez de vocabulaire
Dou : des blocs qui reçoivent et redirigent
Un dou est un élément porteur en forme de bloc, souvent entaillé pour recevoir des pièces croisées. Sa place dans l’assemblage compte davantage que sa ressemblance avec un simple cube de bois. Une fois monté, il offre une assise stable et aide à rediriger les efforts entre les pièces.
Gong : des bras qui élargissent l’appui
Un gong est un bras de console horizontal. Les bras peuvent avancer ou s’étendre latéralement, soutenir la couche suivante et élargir la zone d’appui. Leur répétition produit la silhouette en gradins familière aux visiteurs, mais ce rythme découle d’abord d’une logique d’assemblage, et pas seulement d’un décor.
Ang et autres pièces en saillie
Les descriptions techniques nomment souvent ang certaines pièces obliques ou saillantes. Leurs noms, profils et combinaisons appartiennent à des systèmes historiques précis. Le traité des Song Yingzao Fashi est essentiel pour étudier les termes anciens et la conception modulaire ; il ne constitue pas pour autant un jeu d’étiquettes prêt à l’emploi pour chaque pièce du Wudang des Ming ou des Qing.
Lire ensemble structure, rang et transformations
D’abord le support et la saillie de l’avant-toit
Les dougong agrandissent la zone d’appui au-dessus d’une colonne, participent au transfert des charges de toiture et soutiennent les avant-toits saillants. La recherche structurelle moderne peut modéliser le comportement d’un ensemble conservé particulier ; les résultats d’un édifice ou d’un essai ne doivent toutefois pas devenir une affirmation universelle selon laquelle tous les dougong seraient « antisismiques ».
La complexité peut signaler un rang, mais ne suffit pas
L’échelle, la densité, la projection et la qualité d’exécution peuvent participer à la hiérarchie architecturale. Une grande salle peut adopter un système plus imposant qu’une construction secondaire. Le rang se lit pourtant dans la composition entière : terrasse, nombre de travées, forme du toit, matériaux, couleurs et place rituelle. Un ensemble orné ne fournit pas à lui seul un code de statut universel.
Les réparations compliquent les indices visibles
Le remplacement d’un bois dégradé, le resserrement des assemblages et le renouvellement des finitions peuvent conserver un édifice tout en modifiant ce que l’œil perçoit. Une peinture fraîche ne prouve pas que la pièce est récente ; une peinture usée ne garantit pas que tout le bois sous-jacent soit ancien. Consultez notre guide sur les bois peints du Wudang pour distinguer l’histoire des surfaces de celle de la structure.
Une méthode en six étapes pour les visiteurs
Aller de l’avant-toit entier à un seul joint
Prendre du recul. Repérez le toit, les travées, les colonnes et la ligne de l’avant-toit avant d’étudier un assemblage.
Nommer la position. Déterminez si l’ensemble se trouve sur une colonne, entre deux colonnes ou à un angle.
Suivre les charges. Parcourez du regard le chemin des bois de toiture, à travers les couches de dougong, jusqu’à la colonne.
Distinguer les pièces. Cherchez les blocs porteurs, les bras horizontaux et les éléments obliques ou saillants sans imposer un nom à chaque forme.
Comparer les répétitions. Examinez plusieurs travées pour repérer les régularités, les adaptations locales et les remplacements visibles.
Vérifier le contexte. Confrontez toute impression de date ou de rang à l’édifice entier et à des sources fiables.
Essayer la méthode au palais de Zixiao
Au palais de Zixiao, comparez les ensembles au-dessus des colonnes, entre elles et aux angles, puis reliez-les à la toiture à double avant-toit et au rang spatial de la salle. L’UNESCO mentionne des reconstructions et des extensions à différentes époques : n’attribuez donc pas une date à une pièce sur son seul aspect. Observez depuis les parcours ouverts, sans toucher ni vous appuyer, et n’entrez jamais dans une zone de travaux ou d’accès limité.
Sources et limites. Ce guide s’appuie sur les enseignements architecturaux de l’Université de Pékin et de l’Université de technologie du Guangdong, sur des recherches de Tsinghua relatives au vocabulaire historique, sur une étude structurelle évaluée par les pairs et sur le dossier de l’UNESCO consacré au Wudang. Les termes résument des systèmes complexes et ne permettent pas d’identifier chaque pièce locale. Les images générées sont interprétatives et ne documentent ni un édifice réel du Wudang ni un chantier de conservation.
Pour aller plus loin : Université de Pékin, laboratoire virtuel sur la construction des dougong ; Université de technologie du Guangdong, enseignement de l’histoire de l’architecture chinoise ; Tsinghua University Press, vocabulaire de l’architecture des Tang et des Song ; BioResources, étude de cas d’un dougong des Ming ; UNESCO, Ensemble de bâtiments anciens des monts Wudang.
